主頁 > 產品中心 > FZB氟塑料自吸泵

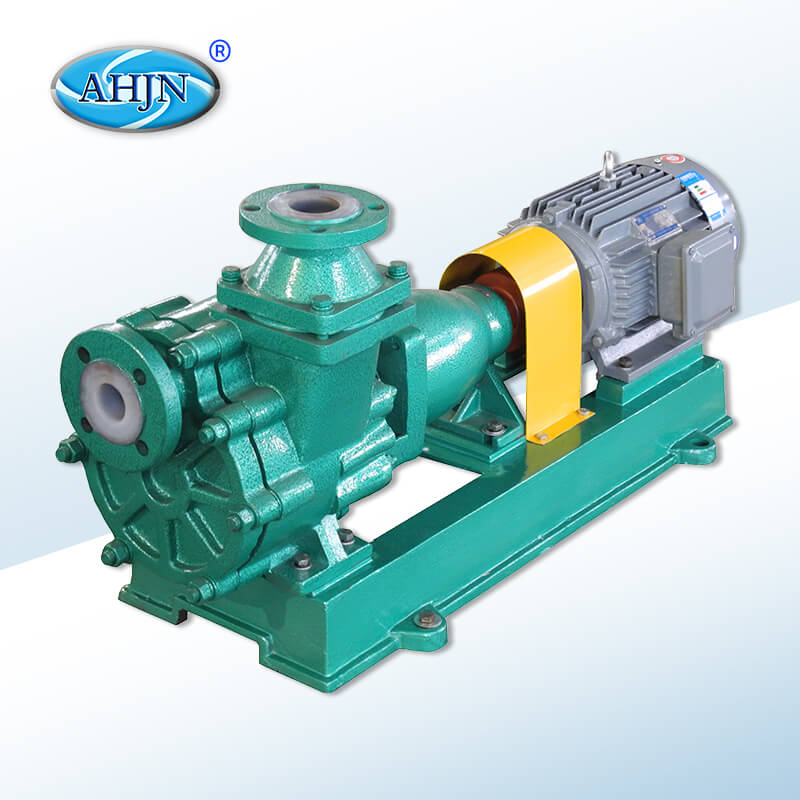

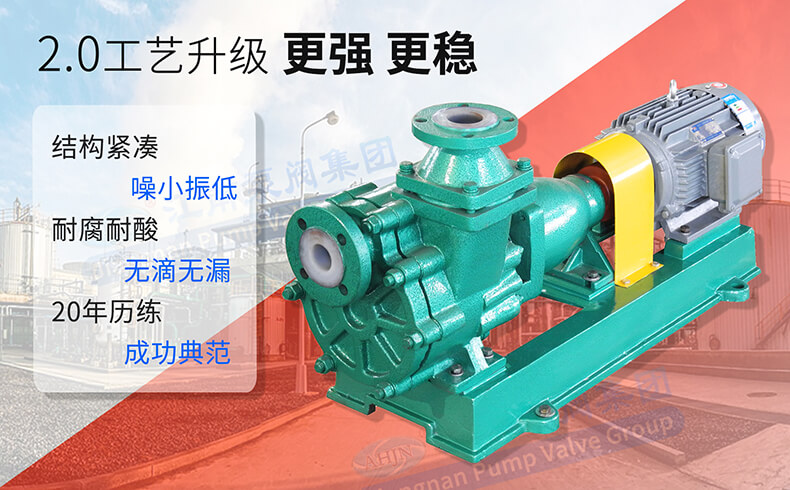

FZB氟塑料自吸泵

別名：FZB襯氟自吸泵|FZB四氟自吸泵

型號：FZB

品牌：江南

材質：氟塑料

流量：1-110 m3/h

揚程：19-47 m

功率：1.5-30 Kw

在線訂購

FZB氟塑料自吸泵 產品概述

  • FZB系列氟塑料自吸式離心泵簡稱“FZB氟塑料自吸泵”，FZB自吸泵過流部件均采用氟塑料制成，軸封采用先進的外裝式波紋管機械密封，方便可調。是新一代耐強腐蝕的自吸泵。
  • FZB氟塑料自吸泵自吸高度在3-4米(介質為清水時)，免去了普通離心泵須倒灌安裝、灌引水、裝底閥等不便因素。廣泛用于酸洗工藝、制酸制堿、化工、農藥、造紙、電子等行業。

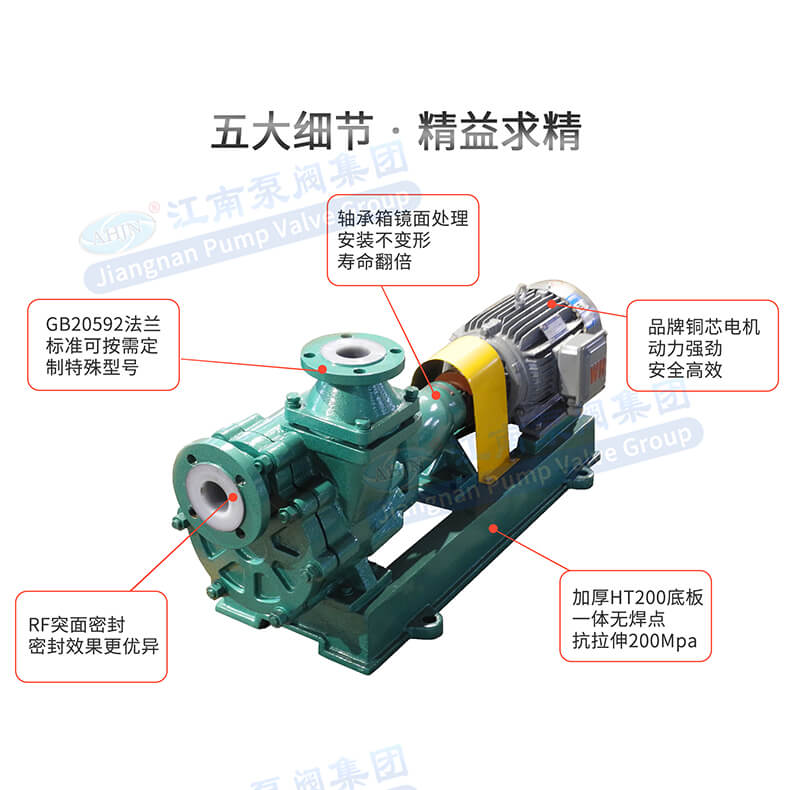

  • 安徽江南泵閥制造的氟塑料自吸泵具有耐腐性強，氣液分離快，自吸時間短，吸程高，工作時間長，效率高，靜音低振等優點。

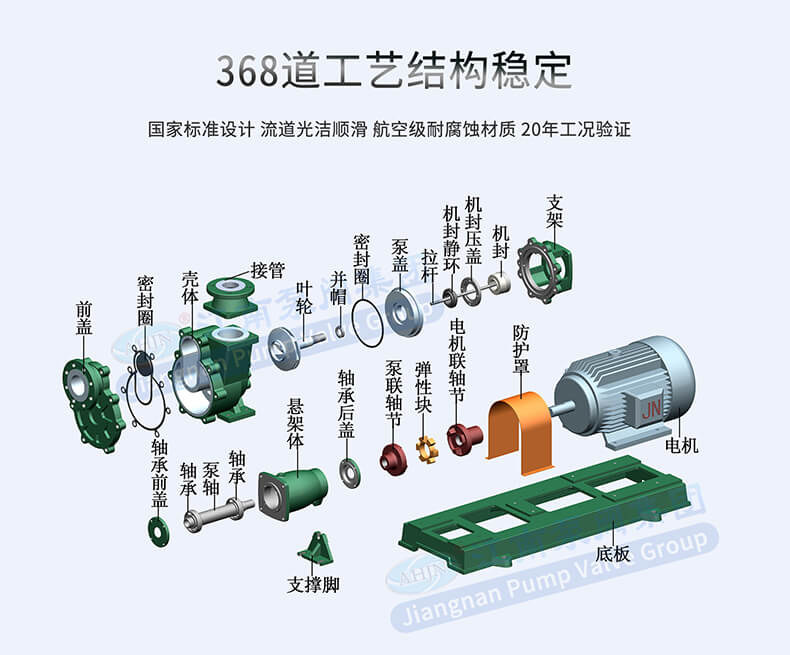

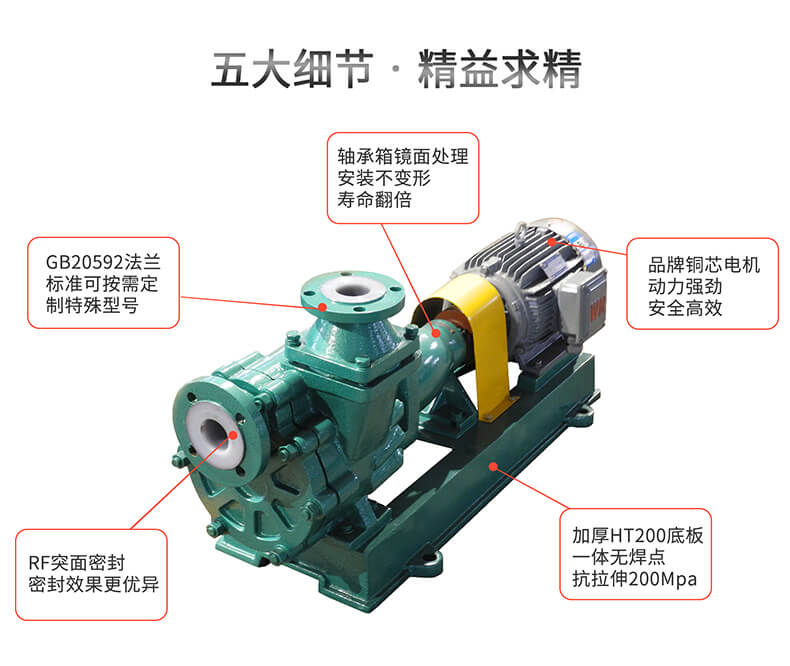

適用領域 優勢說明 三維結構圖 細節展示/優勢 氟塑料葉輪 機械密封 短泵軸 聯軸器 軸承 底板 電機 型號參數


序號 型號 轉速(Rev) =2900r/min   介質密度(Medium density)=1000kg/m 3
流量 揚程 效率 進口 出口 汽蝕余量 電機功率 自吸高度 自吸時間 整機重量
Flow Pump head η Inlet Outlet Npsh Power self-priming self-priming Weight
Model (m3/h) (m) (%) (mm) (mm) (m) (kw) (m)  (s ) (kg)
1 25FZB-20 1.6 20 20 φ25 φ25 3 1.5 1.5 150 65
2 32FZB-20 3.2 20 30 φ32 φ25 3 2.2 1.5 150 70
3 40FZB-20 6.3 20 42 φ40 φ32 3 2.2 3 150 70
4 40FZB-30 6.3 30 48 φ40 φ50 3 4 3 150 70
5 50FZB-20 12.5 20 42 φ50 φ40 3 2.2/3 3 150 70
6 50FZB-30 12.5 30 48 φ50 φ50 3.5 4 3 180 160
7 50FZB-45 12.5 45 35 φ50 φ32 3.5 7.5 3 200 210
8 65FZB-30 25 30 55 φ65 φ50 4 7.5 3 180 210
9 65FZB-45 25 45 42 φ65 φ40 4 11 3 200 300
10 80FZB-30 50 30 58 φ80 φ65 4.5 11 3 180 284
11 80FZB-45 50 45 53 φ80 φ65 4.5 15 3 200 330
12 100FZB-30 100 30 68 φ100 φ80 6 18.5 3 250 300
13 100FZB-45 100 45 55 φ100 φ80 6 30 3 250 500

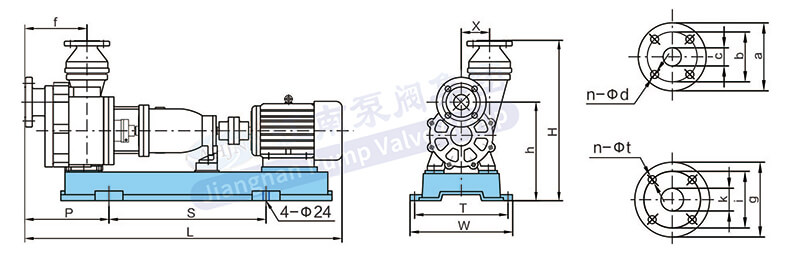

安裝尺寸 尺寸圖


序號 型號 外　型　安　裝　尺　寸 進口法蘭尺寸 出口法蘭尺寸
Outside and installing size Inlet flange size Exit flange size
Model L S P f W T H h X c a b n-φd k g i n-φt
1 40FZB-30 1150 590 255 207 390 350 535 330 90 40 150 110 4-φ18 32 140 100 4-φ18
2 50FZB-30 1085 600 292 205 350 330 510 342 90 50 165 125 4-φ18 50 165 125 4-φ18
3 50FZB-45 1225 650 312 200 440 385 615 410 112 50 165 125 4-φ18 32 140 100 4-φ18
4 65FZB-30 1280 650 350 255 440 385 525 342 98 65 185 145 4-φ18 50 165 125 4-φ18
5 65FZB-45 1400 740 355 225 500 435 645 425 114 65 185 145 4-φ18 40 150 110 4-φ18
6 80FZB-30 1360 735 368 215 490 440 550 370 110 80 200 160 8-φ18 65 185 145 4-φ18
7 80FZB-45 1360 735 368 215 490 440 550 370 120 80 200 160 8-φ18 65 185 145 4-φ18
8 100FZB-30 1555 840 448 285 540 490 683 440 130 100 220 180 8-φ18 80 200 160 8-φ18
9 100FZB-45 1680 945 450 285 590 535 723 480 130 100 220 180 8-φ18 80 200 160 8-φ18

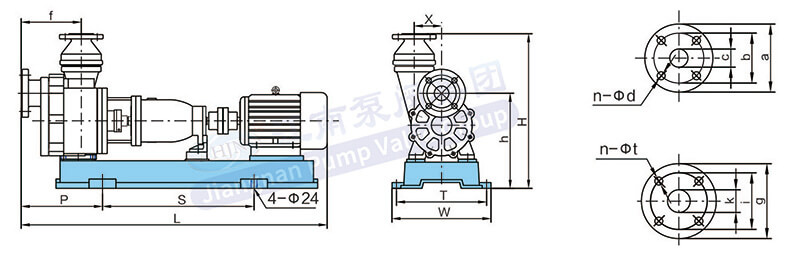

尺寸圖2


序號 型號 外　型　安　裝　尺　寸 進口法蘭尺寸 出口法蘭尺寸
Outside and installing size Inlet flange size Exit flange size
Model L S P f W T H h X c a b n-φd k g i n-φt
1 25FZB-20 860 450 250 114 330 285 405 247 68 25 120 85 4-φ13 25 120 85 4-φ13
280 235
2 32FZB-20 860 450 250 114 325 285 405 247 68 32 140 100 4-φ13 25 120 85 4-φ13
280 230
3 40FZB-20 1020 600 255 207 390 350 532 327 94 40 150 110 4-φ18 32 140 100 4-φ18
4 50FZB-20 1020 600 260 207 390 350 532 337 94 50 165 125 4-φ18 40 150 110 4-φ18
